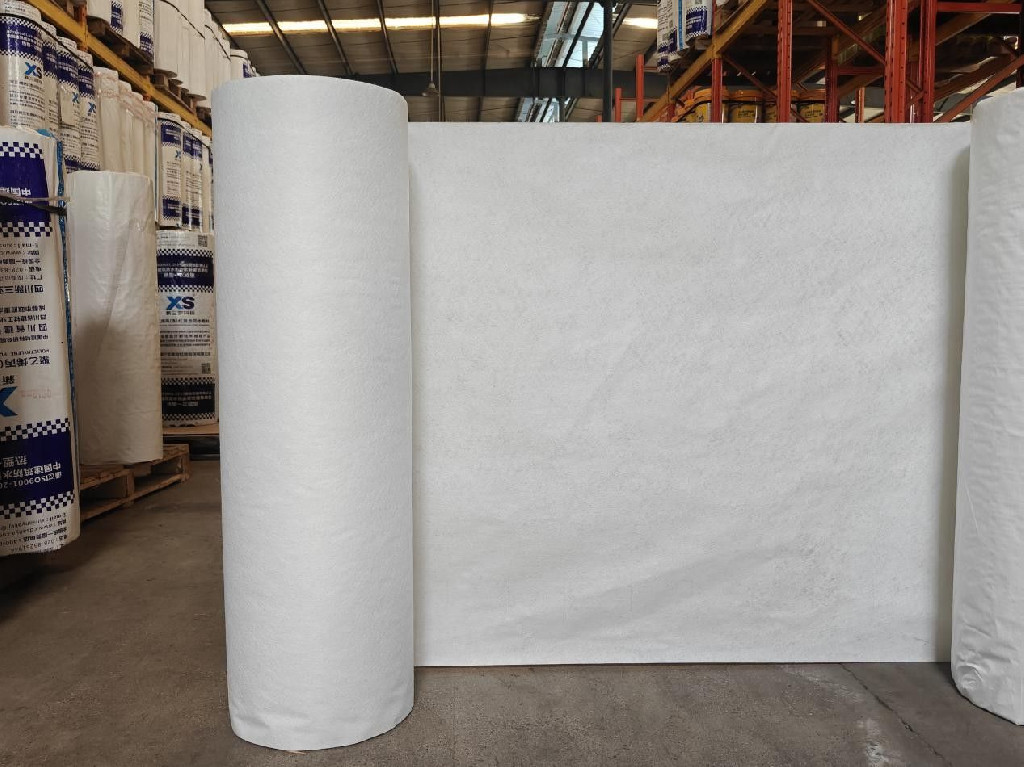

產(chǎn)品簡介
XS-聚乙烯滌綸復(fù)合防水卷材是在充分研究現(xiàn)有防水、防滲類卷材產(chǎn)品的基礎(chǔ)上，根據(jù)我國現(xiàn)代工程對防水、防滲材料的新要求而研究的。該產(chǎn)品以合成高分子材料為主要原料，采用新技術(shù)、新工藝經(jīng)一次熱塑成型制造的一種集增強保護層、防老化層、防水層和增粘強度為一體的環(huán)保型復(fù)合防水材料。
產(chǎn)品特點
采用優(yōu)質(zhì)的原生聚乙烯材料制造，防水性能可靠穩(wěn)定，具有很高的綜合性價比。
適用范圍
適用于工業(yè)與民用建筑的屋面的防水、地面防水、防潮隔氣、室內(nèi)墻地面防潮、衛(wèi)生間防水、防滲等。
執(zhí)行標準
高分子防水材料第1部分 片材 GB/T 18173.1-2012 FS2
序號 | 項目 | 物理性能指標 | |||
＜1.0 | ≥1.0 | ||||
1 | 拉伸強度N/cm | 常溫23℃ | ≥50 | ≥60 | |
高溫60℃ | ≥30 | ≥30 | |||
2 | 斷裂延伸率% | 常溫23℃ | ≥100 | ≥400 | |
高溫60℃ | ≥80 | ≥300 | |||
3 | 撕裂強度/N | ≥50 | ≥50 | ||
4 | 低溫彎折性 | -20℃無裂紋 | -20℃無裂紋 | ||
5 | 不透水性（0.3MPa，30min） | 不透水 | 不透水 | ||
6 | 加熱伸縮量/mm | 延伸 | 2 | 2 | |
收縮 | 4 | 4 | |||
規(guī)格型號
卷材公稱寬度： 1150mm
卷材長度：50m
卷材厚度：0.6mm、0.7mm、0.8mm、0.9mm、1.0mm、1.2mm、1.5mm
儲存與運輸注意事項
貯存與運輸時，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，避免日曬雨淋，注意通風(fēng)、遠離火源。貯存溫度不 高于45℃，卷材平放貯存時碼放高度不超過5層，立放貯存時可雙層堆放。運輸時單層立放，防止傾斜或橫側(cè)壓，必要時加蓋苫布。
禁止與酸、堿、油類及有機溶劑等接觸， 且隔離熱源。
在正常運輸、貯存期自生產(chǎn)之日起為一年。
施工順序
基層處理→附加層施工→水泥膠漿配置→卷材大面施工→排氣壓實→養(yǎng)護→保護層施工
施工要點
1.基層處理：基層應(yīng)堅實、平整、干凈、無起砂、灰塵和油污。
2.卷材采用水泥膠漿或水泥砂漿與基層粘結(jié)：當(dāng)采用水泥膠漿時，膠粉摻加量為水泥重量的3‰—5‰；當(dāng)采用水泥砂漿時，配比為水泥：中砂=1:2，實際加水量需要結(jié)合基層潮濕程度現(xiàn)場調(diào)整，水泥建議使用強度等級42.5的普通硅酸鹽水泥。水泥膠漿或水泥砂漿攪拌均勻后，刮涂于基層。
3.大面施工 把卷材抬至待鋪的預(yù)定部位，將卷材先預(yù)鋪開，充分釋放應(yīng)力后，對好基準線，掀起卷材底面隔離膜，把卷材一端固定，然后一邊推鋪卷材一邊用壓輥向兩邊及前方滾壓排氣粘牢。
4.養(yǎng)護 卷材鋪貼完成后養(yǎng)護48小時（具體時間視環(huán)境溫度而定，一般情況下，溫度愈高所需時間愈短）。
施工注意事項
1、丙綸防水卷材應(yīng)避免與化學(xué)物質(zhì)接觸，避免接觸高溫導(dǎo)致卷材發(fā)生永久變形
2、每遍施工后充分潤濕養(yǎng)護，以防過早失水開裂或粉化。
3、5℃以下不易施工，高溫會加快干燥時間，低溫會延緩干燥時間。
